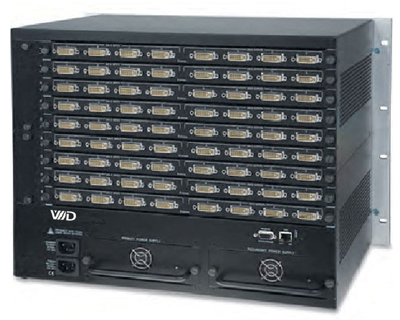

VD DXP系列高清混合插卡式矩阵切换器

●   输入/输出尺寸从 4x4 到 128x128
●   模块化、现场可升级和热插拔的设计
●   支持输入VGA、DVI、YPbPr、CVBS、
HDMI、SD/HD/3G-SDI 六种格式的信号
●   自动输出时钟恢复
●   输入输出分辨率最大支持1920*1200，
向下兼容1080P、720P信号等其他分辨率
●   全局预设
●   前面板、RS-232 和 E-Link 以太网控制


VD DXP 高清混合插卡矩阵代表了高清矩阵切换的一个新水准。它将固定输入/输出矩阵切换器的简便性和可靠性与模块化矩阵切换器的方便性和灵活性相结合。DXP 矩阵可实现DVI/SDI/HDMI/VGA/YUV/AV等矩阵板的任意组合。DXP系列矩阵提供了从 4x4 到 36x36 的多种输入/输出尺寸组合。该系列适用于广泛的应用环境，可以对高分辨率数字视频信号进行路由切换。
DXP高清矩阵系列的每路输入都具有自动电缆均衡功能，每路输出也具有输出时钟恢复功能，可以对弱源信号或长距离输入电缆引起的信号损失进行补偿，而无需添加额外的信号调节设备。自动输出时钟恢复可保持信号的完整性，用于改善图像品质。重整信号和恢复时钟功能允许长距离的电缆传输。此外DXP矩阵切换器的信号输出均提供 +5 VDC、250 mA 的电源，用于外围设备供电。

DXP系列提供了真正的灵活性、可扩展性和经济性，使客户能够根据自己的系统需要选择合适的配置。可以在任何时间添加额外的输入和输出板，用于轻松快速地升级和扩展，尺寸从 4x4 到 16x16，最高至36x36。
对于需要高分辨率数字视频信号、以及从多个信号源到多个显示设备之间为全数字信号以确保生成最高图像品质的各种应用环境，如商业、医疗、军队和政府等，DXP矩阵切换器无疑是理想之选。
特性：
模块化、现场可升级和热插拔的设计
提供真正的灵活性、可扩展性和经济性，使客户能够根据自己的系统需要选择合适的配置。可以在任何时间添加额外的输入和输出板，用于轻松快速地升级和扩展，尺寸从 4x4 到16x16，最高至36x36。可热插拔组件使用户无需系统断电即可在任何时间更换输入/输出板、风扇或电源，在需要连续的系统操作的关键任务环境中这点尤为重要。
支持高达 4.95 Gbps 的数据速率 - 每色 1.65 Gbps
支持分辨率高达 1920x1200 的计算机视频和高达 1080p 的 HDTV 信号
支持输入VGA、DVI、YPbPr、CVBS、HDMI、SD/HD/3G-SDI 六种格式的信号。
输入输出分辨率最大支持1920*1200，向下兼容1080P、720P信号等其他分辨率。

可以将任意格式和分辨率的输入信号，统一为同一种格式和分辨率的信号切换输出。
可选配输出四分屏功能（任意一路输出均可选择任意四路输入做四分屏输出）。
支持 DDC 传输
有源 DDC 缓冲通道，允许信号源和显示设备之间持续的通信。
每路输入都具有自动电缆均衡功能
使用电缆在分辨率为 1920x1200 /8 位彩色时，DMS 1600 和 DMS 3600 可提供距离为30 m 的自动电缆均衡。
自动输出时钟恢复
重整和恢复每路输出的 DVI 信号的时钟，允许长距离的 DVI 电缆传输。
全局预设
多达 32 个常用输入/输出配置可以被保存， 并通过前面板、网络或串行控制来调用。设定功能可以在输入/输出配置进行设置并将其保存在内存中，以供将来使用。
以太网控制
DXP系列矩阵使用标准 TCP/IP 协议，通过局域网、广域网和国际互联网进行主动性监视和管理。
RS-232 和 RS-422 控制端口
使用串行命令时，可以通过附带的基于 Windows® 的控制软件或集成到第三方的控制系统对DXP 进行控制和配置。
两路交流电源输入
为了增强的电源可靠性，一些 24 小时全天候环境需要两路独立的交流电源，一路用作主电源，另一路用作冗余电源。DXP系列提供两路交流电源输入，保障了两路电源持续的连接。
